Mesin Lukisan Kawat Vertikal Terbalik: Wawasan Teknikal yang mendalam

Pengenalan
Lukisan wayar adalah proses kerja logam asas yang digunakan untuk mengurangkan keratan rentas dawai dengan menariknya melalui satu siri mati. Secara tradisinya, proses ini telah dilakukan dengan menggunakan mesin lukisan dawai mendatar atau standard. Walau bagaimanapun, mesin lukisan dawai menegak terbalik menyajikan konfigurasi yang unik dan inovatif yang menawarkan kelebihan khusus untuk melukis wayar diameter besar atau ketika berurusan dengan gegelung yang berat, sukar dikendalikan, atau memerlukan ketepatan dan keselamatan.

Artikel ini meneroka reka bentuk, fungsi, kelebihan, aplikasi, dan pertimbangan teknikal mesin lukisan dawai menegak terbalik.

1. Apakah mesin lukisan wayar menegak terbalik?
Menegak terbalik Mesin lukisan wayar adalah sejenis peralatan lukisan dawai di mana capstan (lukisan drum) dan sistem pengambilan terletak di bawah mati, berbeza dengan mesin konvensional. Dalam konfigurasi ini, dawai ditarik ke atas melalui mati, dan kemudian dibalut di capstan atau secara langsung bergelung ke dalam bundle besar (gegelung) di atas atau berdekatan. Persediaan terbalik ini amat berkesan untuk melukis wayar diameter besar atau bahan kemurungan rendah seperti keluli, keluli tahan karat, tembaga, dan aluminium.

Prinsip Teras:
Capstan lukisan terletak di bawah mati.

Kawat ditarik secara menegak ke atas.

Coiling dilakukan di atas mekanisme lukisan.

2. Prinsip Reka Bentuk dan Kerja
Susun atur khas mesin lukisan wayar menegak terbalik termasuk komponen berikut:

a. Kotak mati dan mati
Mati, sering dibuat dari tungsten carbide atau polikristalin berlian (PCD), dipasang dalam kotak mati yang mungkin termasuk sistem penyejukan atau pelinciran.

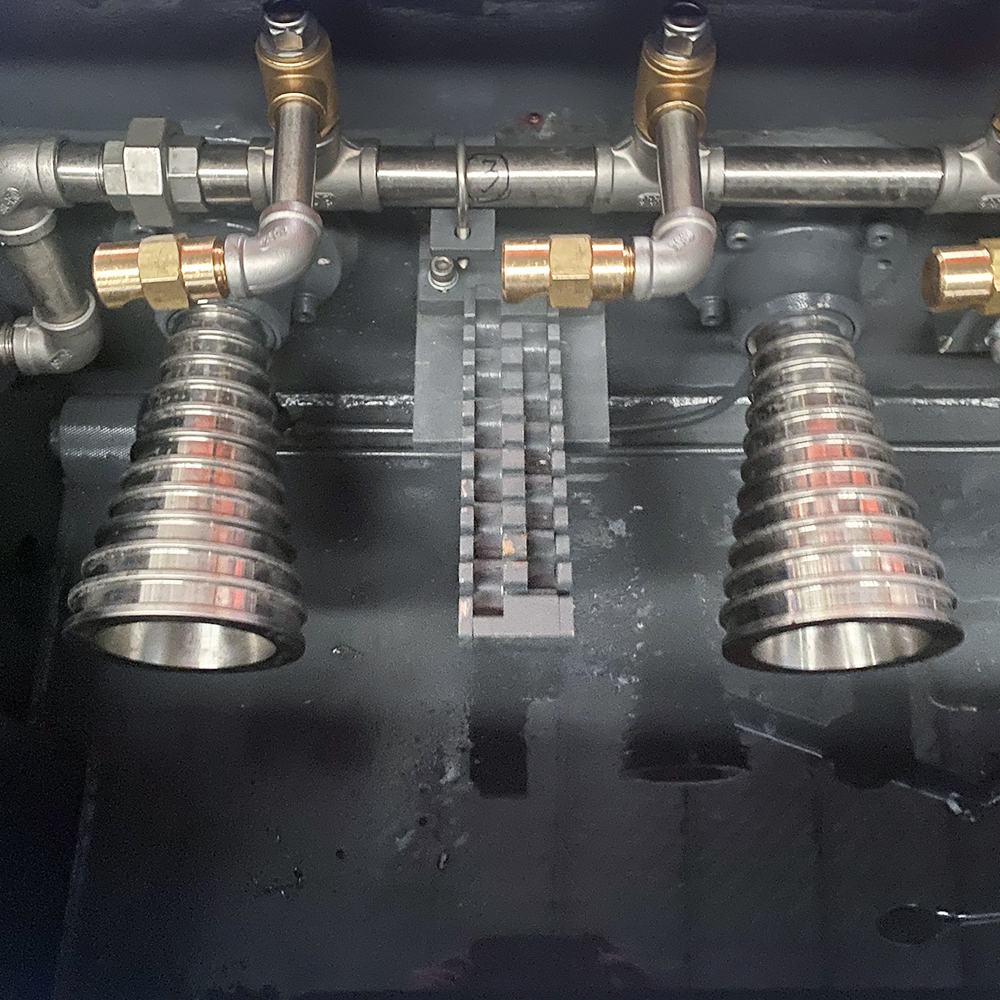

b. Lukisan Capstan (Drum)
Diletakkan di bawah mati, Capstan menarik dawai ke atas. Ia sering beralun atau dilapisi dengan bahan keras untuk rintangan haus. Ia didorong oleh motor dengan kawalan tork yang tepat.

c. Sistem pengambilan
Tidak seperti mesin tradisional yang menarik dawai ke bawah, mesin menegak terbalik membolehkan wayar untuk gegelung ke dalam bakul menegak besar atau kili yang diletakkan di atas mesin atau ke satu sisi.

d. Sistem pelinciran
Pelincir lukisan kering atau basah digunakan bergantung kepada bahan. Orientasi menegak membantu mengalirkan dan menggunakan semula pelincir dengan cekap.

e. Sistem kawalan
Mesin moden menggunakan PLC (pengawal logik yang boleh diprogramkan) dan panel HMI (antara muka manusia) untuk kelajuan, tork, dan kawalan penyegerakan.

3. Kelebihan konfigurasi menegak terbalik
a. Coiling dibantu graviti
Manfaat mesin dari graviti untuk secara semulajadi membantu membimbing dawai ke dalam gegelung besar atau pembawa, terutamanya berguna untuk wayar berat.

b. Mengurangkan dawai lentur
Terdapat tekanan lenturan yang minimum apabila wayar ditarik dalam garis menegak lurus, mengurangkan risiko kerosakan dan meningkatkan kemasan permukaan.

c. Kemudahan mengendalikan gegelung besar
Mesin menegak terbalik adalah sesuai untuk gegelung dawai besar yang sukar untuk dikendalikan dalam persediaan mendatar tradisional.

d. Pemulihan pelinciran yang lebih baik
Apabila graviti menarik pelincir yang berlebihan ke bawah, ia boleh dikumpulkan dengan lebih cekap, mengakibatkan operasi bersih dan penggunaan pelincir yang lebih rendah.

e. Ruang lantai padat
Memandangkan banyak operasi lukisan adalah menegak, mesin-mesin ini boleh menjadi lebih cekap ruang di beberapa susun atur kilang.

4. Permohonan
Mesin lukisan wayar menegak terbalik digunakan terutamanya dalam sektor berikut:

Industri kawat keluli (keluli karbon, keluli aloi, keluli tahan karat)

Pembuatan Kawat Elektrik

Pemprosesan dawai tembaga atau aluminium tugas berat

Pengeluaran Strand Steel Konkrit Prestressed (PC Strand)

Pengeluaran dawai kimpalan

Pengeluaran kawat tajuk sejuk

5. Pertimbangan Teknikal
a. Bahan dan diameter kawat
Biasanya digunakan untuk diameter dawai dari 5 mm hingga 30 mm, bergantung kepada kapasiti mesin.

Sesuai untuk bahan-bahan lukisan keras atau apabila ubah bentuk minimum setiap pas diperlukan.

b. Pemilihan dan pakai mati
Orientasi menegak memerlukan mati yang tahan lasak.

Pemantauan berterusan diperlukan untuk mengesan haus dan mencegah ketidakkonsistenan diameter.

c. Motor dan memandu
Motor tinggi dan pemacu kekerapan berubah-ubah (VFD) digunakan untuk peraturan kelajuan.

Motor cekap tenaga dapat mengurangkan kos operasi dengan ketara.

d. Penyejukan dan pelinciran
Peningkatan suhu tinggi disebabkan oleh geseran memerlukan penyejukan yang cekap.

Serbuk kering atau pelincir berasaskan minyak mesti bersesuaian dengan dinamik aliran menegak.

e. Ciri keselamatan
Menjaga hubungan dengan tidak sengaja dengan wayar menegak bergerak.

Sistem berhenti kecemasan dan sensor beban untuk mengelakkan ketegangan.

6. Varian dan Penyesuaian
Mesin capstan tunggal atau berbilang kapstan

Lukisan basah atau kering

Penyepuhluran sebaris (untuk wayar tembaga atau aluminium)

Sistem pemindahan gegelung (automatik atau manual)

Integrasi dengan kelapan atau peralatan pemotongan

7. Batasan
Kos awal yang lebih tinggi berbanding mesin mendatar

Mungkin memerlukan pelepasan menegak yang lebih tinggi di kemudahan

Tidak sesuai untuk lukisan dawai ultra-halus (lebih sesuai untuk alat pengukur kasar)

Penjajaran mati mesti tepat untuk mengelakkan getaran menegak atau goyah

8. Perkembangan teknologi terkini
Kawalan kualiti berasaskan AI untuk pemeriksaan permukaan

Pemantauan yang dibolehkan IoT untuk penyelenggaraan ramalan

Sistem Pelinciran Pintar untuk mengoptimumkan penggunaan dan kesan alam sekitar

Sistem Penjanaan Tenaga Untuk Memulihkan Tenaga Pengerudian

Kesimpulan
Mesin lukisan wayar menegak terbalik adalah evolusi yang kuat dalam teknologi pengeluaran wayar. Mekanisme lukisan ke atas dan sistem pengambilan yang dibantu graviti memberikan manfaat yang jelas dalam mengendalikan wayar besar dan berat, memastikan kualiti produk, mengurangkan tekanan mekanikal, dan meningkatkan keselamatan pengendali. Memandangkan tuntutan pembuatan beralih ke arah prestasi yang lebih tinggi dan kecekapan tenaga, jenis mesin ini terus mendapat daya tarikan dalam pemprosesan wayar industri yang berat.

Dengan memahami reka bentuk, fungsi, dan aplikasinya, pengeluar dapat memanfaatkan kelebihannya untuk meningkatkan produktiviti, mengurangkan sisa, dan meningkatkan kecekapan proses keseluruhan.
